Projectbeschrijving

Vanuit de opdracht van de gemeente Rotterdam en de TU Delft moest een haalbaarheidsstudie worden verricht om een brug te ontwerpen die drie verschillende punten met elkaar zou verbinden.

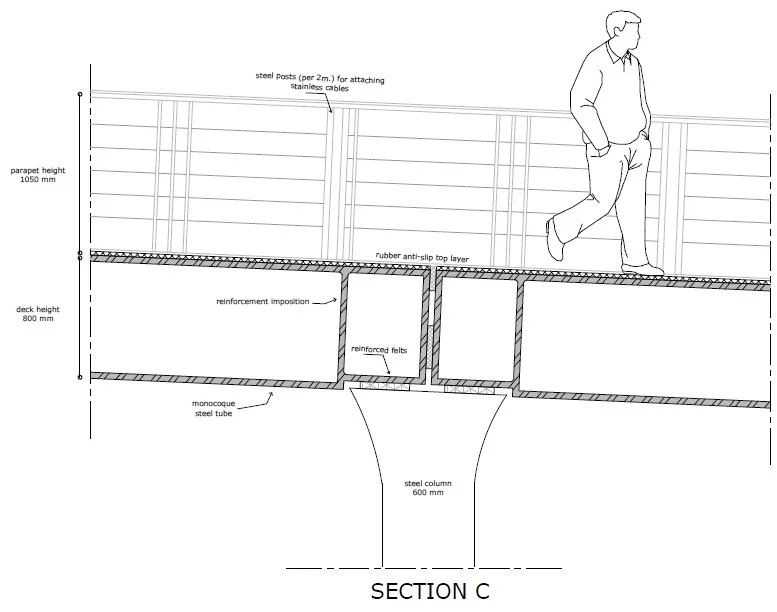

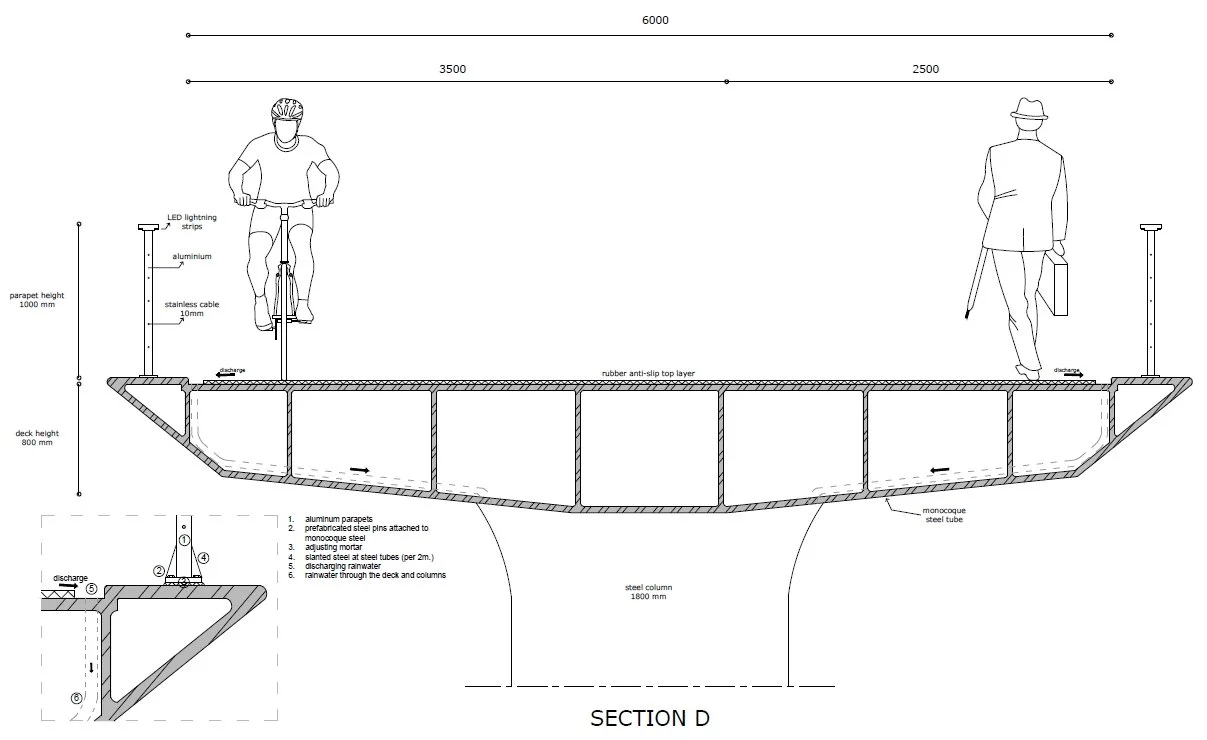

De zuidelijke aansluiting is de Crooswijksebocht, de noordoostelijke aansluiting is de Veilingweg en de noordelijke aansluiting is de Bergse Linker Rottekade, onder de snelweg. De brug bestaat uit een 6 meter breed dek met een 3,5 meter breed fietspad en een 2,5 meter breed voetpad. De formule voor de hoogte van het monocoque dek is aan de rechterkant berekend. Vanwege torsie hebben we voorgesteld om een kolom te plaatsen die het monocoque element op twee stabiliserende punten ondersteunt in plaats van slechts één. Deze oplossing en de gebogen vorm van de brug resulteren in een stijf monocoque element dat bestand is tegen torsie. Elke ondersteunende kolom is geplaatst op een afstand van 25 meter.
